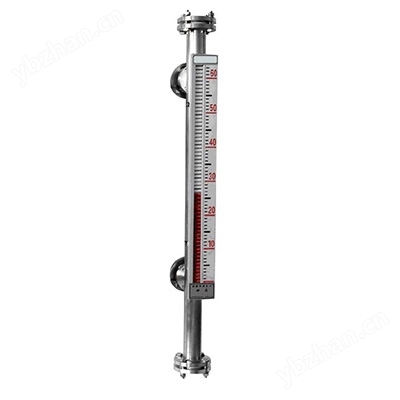

磁性液位计 原理、应用与选型指南

磁性液位计是一种基于浮力原理和磁性耦合作用，用于测量容器内液位高度的现场指示型仪表。其结构简单、显示直观、可靠性高，在石油、化工、电力、制药、食品等工业领域有着广泛的应用。

一、工作原理与核心结构
磁性液位计的核心工作原理是磁耦合。仪表主要由两部分构成：

1. 测量主体（连通器）：通常是一个与被测容器连通的旁通管或主体管，内部装有一个带有永久磁钢的浮子。
2. 显示部分：紧贴测量主体外部安装的、装有双色（通常为红白）磁翻板或磁翻柱的刻度标尺。

当容器内液位变化时，浮子随液面同步升降。浮子内的磁钢产生的磁场，穿透非导磁的隔离管（如不锈钢、PVC等材质），驱动外部显示部分对应的磁翻板或磁翻柱发生180°翻转。液位以下部分显示为一种颜色（如白色），液位以上部分显示为另一种颜色（如红色），从而形成清晰、醒目的液位分界面，实现液位的就地直观显示。

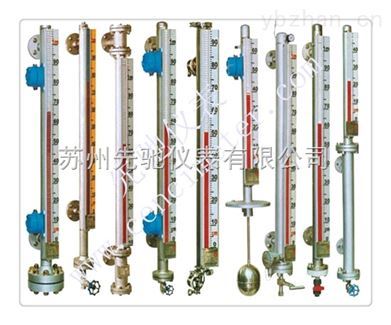

二、主要类型与特点

1. 基本型磁翻板液位计：仅提供就地视觉指示，经济实用。
2. 带远传装置的磁翻板液位计：在基本型的基础上，集成干簧管或磁致伸缩等传感器，将液位信号转换为4-20mA标准电流信号或数字信号，上传至控制室（DCS/PLC系统），实现远距离监测与控制。
3. 保温夹套型：在测量主体外增加蒸汽或电热保温夹套，适用于易凝固、高粘度的介质（如沥青、重油）。
4. 防腐型：测量主体采用PVC、PP等工程塑料或内衬PTFE，适用于强腐蚀性介质。
5. 高压型：采用厚壁管及特殊密封结构，适用于高压工况。

三、突出优势
• 显示清晰直观：红白分界鲜明，可视距离远，尤其在光线不佳或需要远观时优势明显。
• 安全可靠：测量部分与显示部分完全隔离，密封性好，无泄漏风险，尤其适用于易燃、易爆、有毒、高压、腐蚀性等危险介质。
• 维护简便：结构简单，几乎免维护。浮子为主要活动部件，故障率低。
• 适用性广：通过选用合适的材质（不锈钢、钛材、塑料等）和结构，可适应绝大多数液体介质的测量。

四、选型与应用注意事项

1. 介质特性：必须明确介质的密度、粘度、腐蚀性、是否易结晶或聚合。密度决定浮子设计，腐蚀性决定材质选择。
2. 过程条件：确定工作压力、温度范围，这是选择主体管材质、壁厚和密封等级的依据。
3. 安装要求：考虑安装方式（侧装或顶装）、测量范围（长度）、法兰标准与等级。应确保安装垂直度，旁通管式安装时需保证上下连通阀畅通。
4. 输出需求：仅需就地指示，还是需要远传信号？远传信号类型是什么？
5. 环境因素：户外安装需考虑防雨防晒，某些环境需配防爆认证。
6. 定期检查：虽维护量小，但仍建议定期检查浮子是否卡阻，翻板翻转是否灵活，确保指示准确。对于关键场合，可考虑设置高低位报警开关。

五、
磁性液位计以其独特的磁耦合、无泄漏设计，在液位测量仪表家族中占据了不可替代的地位。它完美地平衡了可靠性、经济性和直观性。在选型时，工程师应紧密结合具体的工艺介质、工况条件和控制需求，选择合适的类型、材质和配置，方能使其在各种复杂的工业环境中稳定、长效地工作，成为保障生产安全与效率的可靠“眼睛”。
